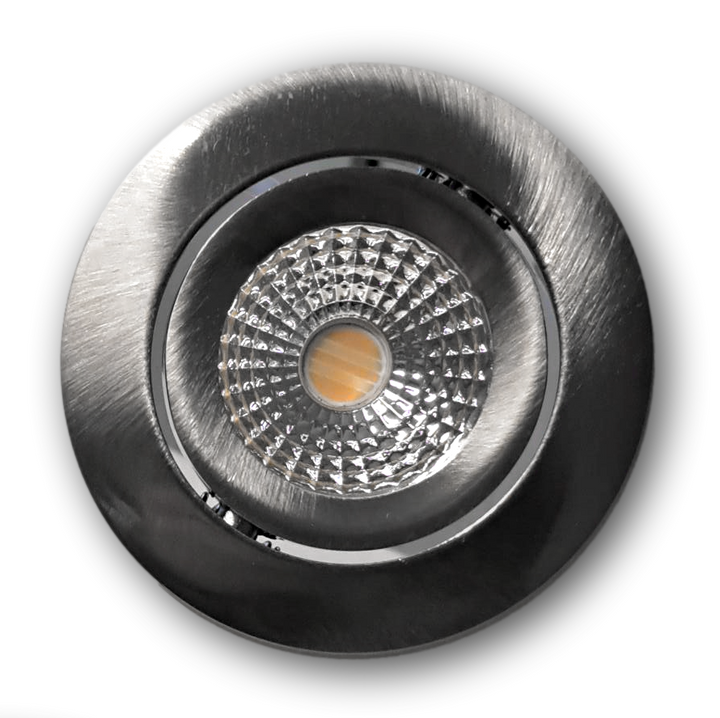

Downlight TECO SOLIS IP54 Dimbaar Gesatineerd Nikkel
º LED type COB (Chip on board) met een vermogen van 10W.
° CCT via Dip switch 2700/3000/4000K.
° Phase-dim driver inbegrepen.
| Hoogte: 30 mm |
| Vermogen: 10 W |
| Kleur: Nickel satiné |
| Boordiameter: 68 mm |
| Materiaal: Aluminium |
| IP: 54 |
| bereik: SOLIS |
| Dimming: PHASE |
| mA CC: 250 |
| Lumen: 758/802/852 Lm |
| Kelvin: 2700 |
| CRI (Ra): 95 |
| Hoek: 60 ° |
| Buitendiameter: 84 mm |
| Energieklasse EU 2022: F |
| CIE Flux Code: 84 99 100 100 100 |
| Binnendiameter: 75 mm |
| L-B Index: L80B10 @ 40000h |
| Omgevingstemperatuur: -20 / +40°C |
| SDCM: 3 |
